Hướng dẫn lắp đặt ổ cắm thanh ray Track socket Siron

HƯỚNG DẪN LẮP ĐẶT Ổ CẮM THANH RAY TRACK SOCKET

THẾ HỆ MỚI NHẤT: LẮP ÂM: Lắp âm tường, âm tủ nội thất, hoặc lắp âm bàn làm việc, ...

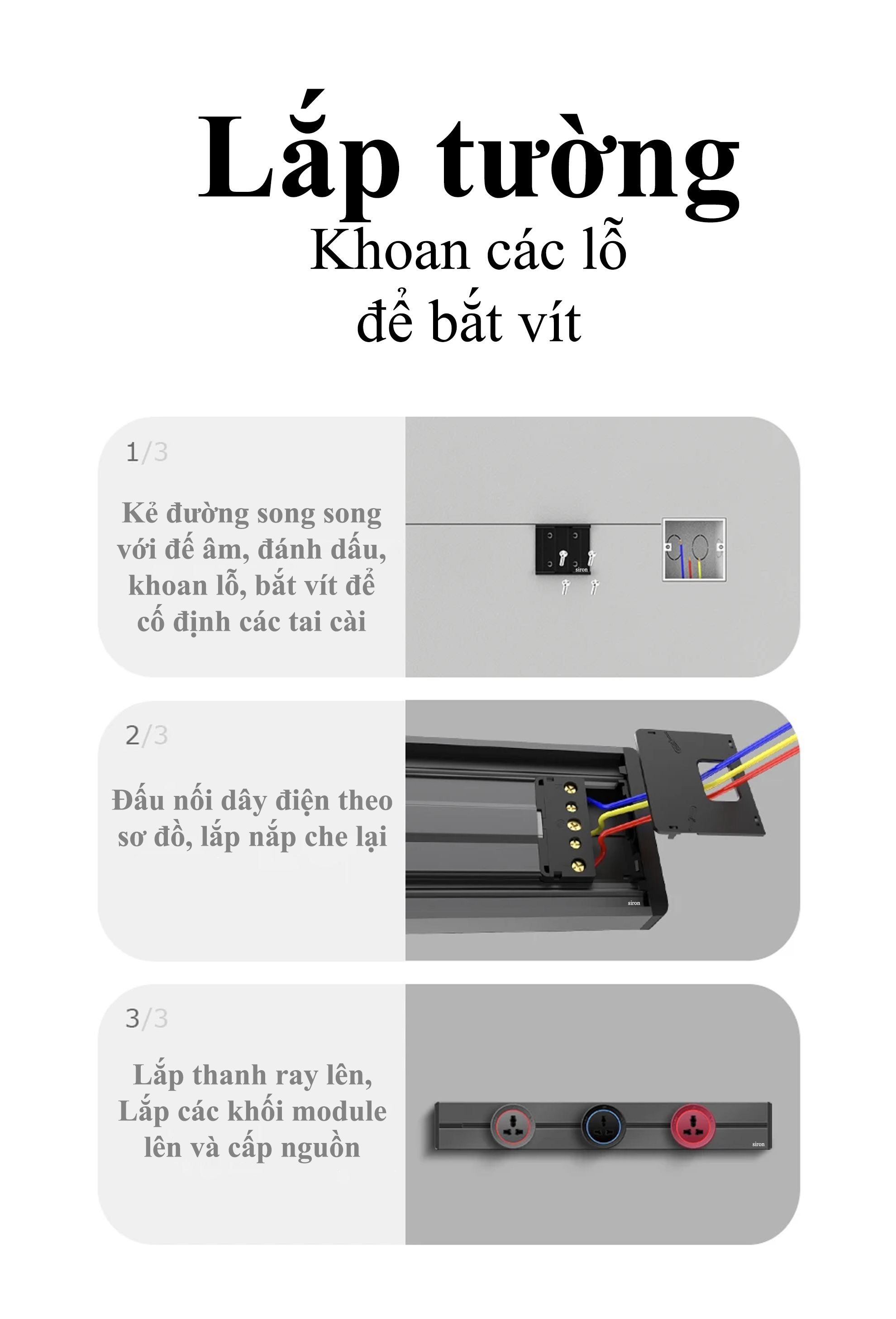

THẾ HỆ MỚI NHẤT: LẮP NỔI: Lắp nổi tường, nổi tủ nội thất, hoặc lắp nổi bàn làm việc, ...

Bước 1: Dùng chính thanh ray kẻ 1 đường song song với mép của đế âm nơi có nguồn điện để đấu vào thanh ray. Lấy tai cài đánh dấu các lỗ vít và khoan theo dấu đó và dùng vít siết chặt lại.

Bước 2: Đấu nối thanh ray với nguồn điện. Có 3 trường hợp lắp đặt.

Bước 3: Lắp thanh ray lên tường.

Bước 4: Lắp các module lên.

Bước 5: Cấp nguồn và sử dụng.

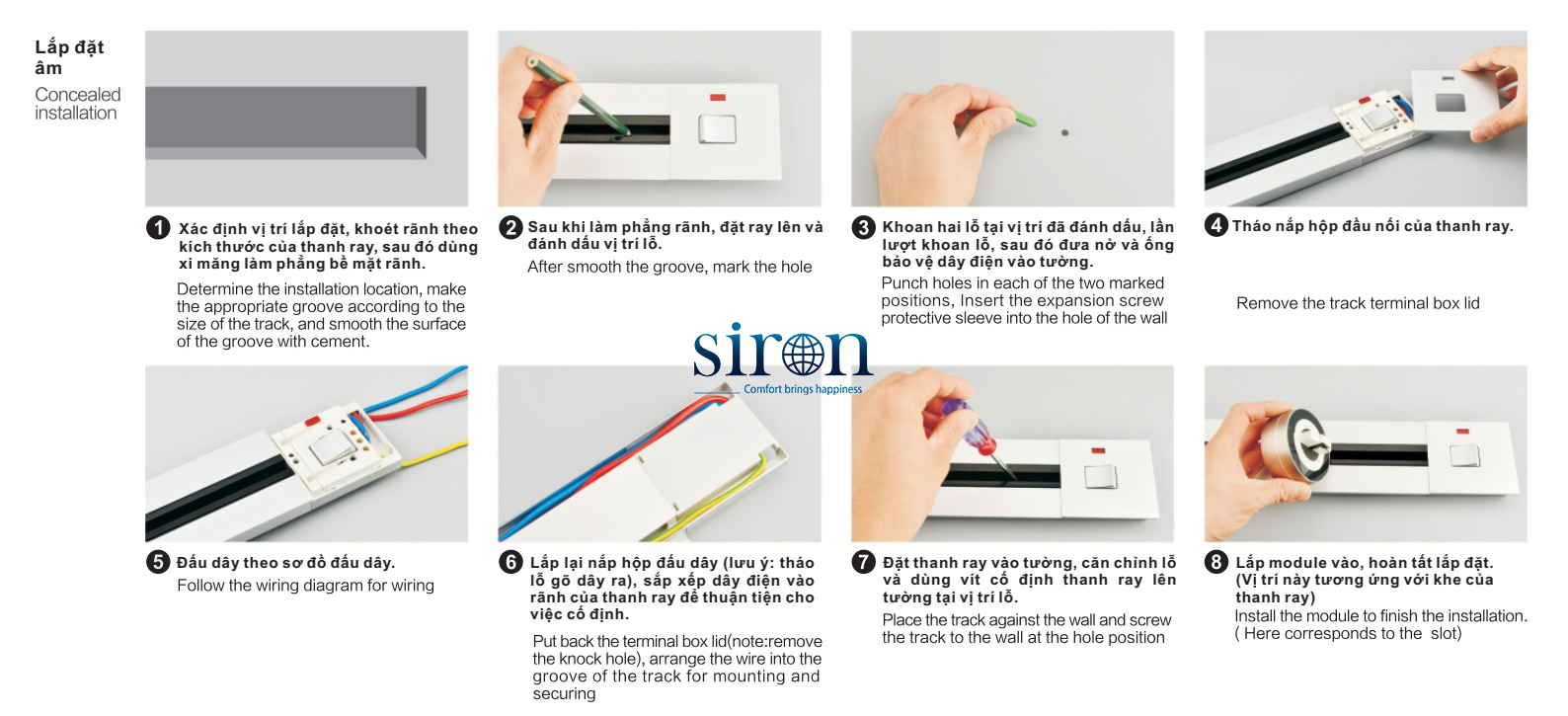

THẾ HỆ TRƯỚC: LẮP ÂM: Lắp âm tường, âm tủ nội thất, hoặc lắp âm bàn làm việc, ...

Hướng dẫn lắp đặt thanh ray

Bước 1: Xác định vị trí lắp đặt, khoét rãnh theo kích thước của thanh ray, sau đó dùng xi măng hoặc keo dính làm phẳng bề mặt rãnh.

Bước 2: Sau khi làm phẳng rãnh đặt ray lên và đánh dấu vị trí lỗ.

Bước 3: Khoan 2 lỗ tại trị trí đã đánh dấu, lần lượt khoan lỗ, sau đó đưa nơ và ống bảo vệ dây điện vào tường.

Bước 4: Tháo nắp hộp đầu nối của thanh ray.

Bước 5: Đấu dây theo sơ đồ đấu dây ghi trên thanh ray.

Bước 6: Lắp lại nắp hộp đấu dây (Lưu ý: Tháo lỗ gõ dây ra), sắp xếp dây điện vào rãnh của thanh ray để thuận tiện cho việc cố định.

Bước 7: Đặt thanh ray vào tường, căn chỉnh lỗ và dùng vít cố định thanh ray lên tường tại vị trí lỗ.

Bước 8: Lắp module vào, hoàn tất lắp đặt. (Vị trí này tương ứng với khe của thanh ray).

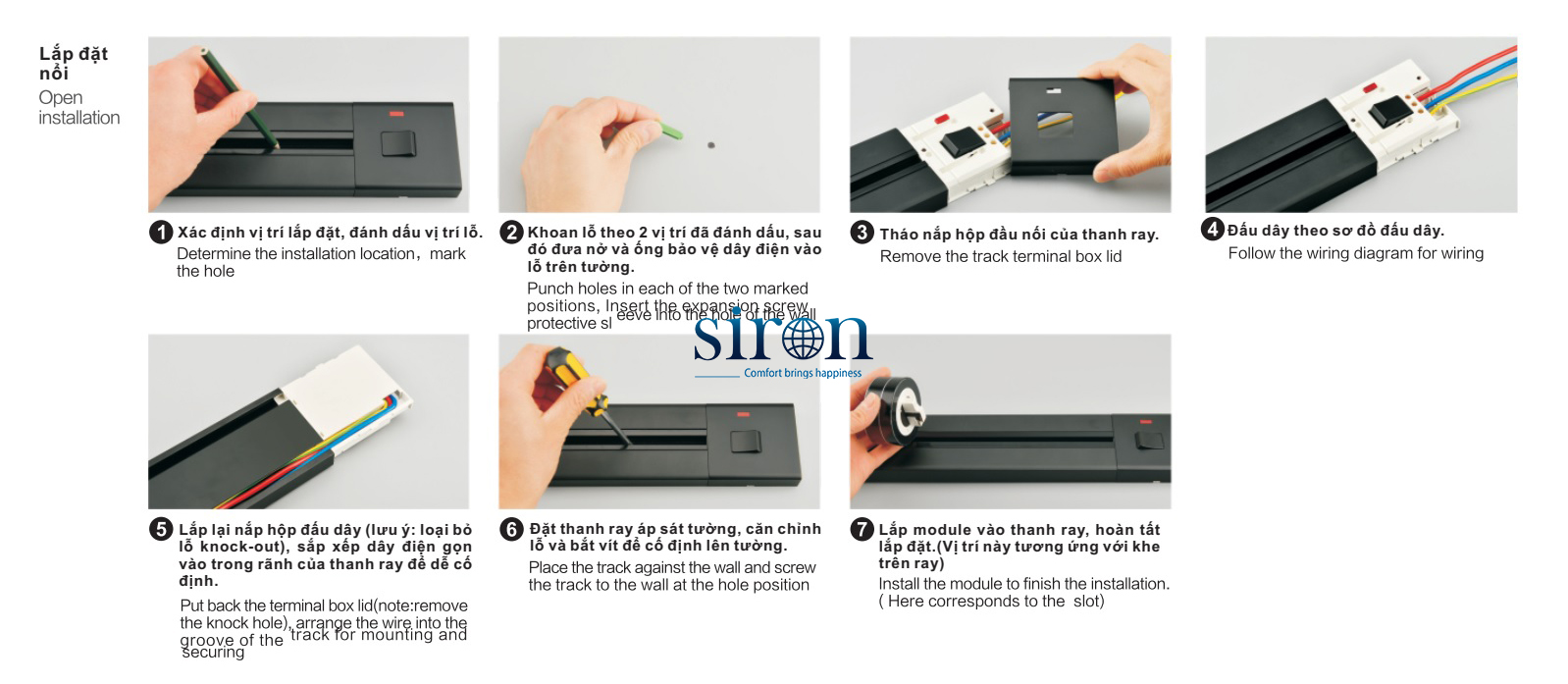

THẾ HỆ TRƯỚC: LẮP NỔI: Lắp nổi tường, nổi tủ nội thất, hoặc lắp nổi bàn làm việc, ...

Bước 1: Xác định vị trí lắp đặt, đánh dấu vị trí lỗ.

Bước 2: Khoan 2 lỗ tại trị trí đã đánh dấu, lần lượt khoan lỗ, sau đó đưa nơ và ống bảo vệ dây điện vào tường.

Bước 3: Tháo nắp hộp đầu nối của thanh ray.

Bước 4: Đấu dây theo sơ đồ đấu dây ghi trên thanh ray.

Bước 5: Lắp lại nắp hộp đấu dây (Lưu ý: Tháo lỗ gõ dây ra), sắp xếp dây điện vào rãnh của thanh ray để thuận tiện cho việc cố định.

Bước 6: Đặt thanh ray vào tường, căn chỉnh lỗ và dùng vít cố định thanh ray lên tường.

Bước 7: Lắp module vào, hoàn tất lắp đặt. (Vị trí này tương ứng với khe của thanh ray).
